更新日: 2024年04月01日

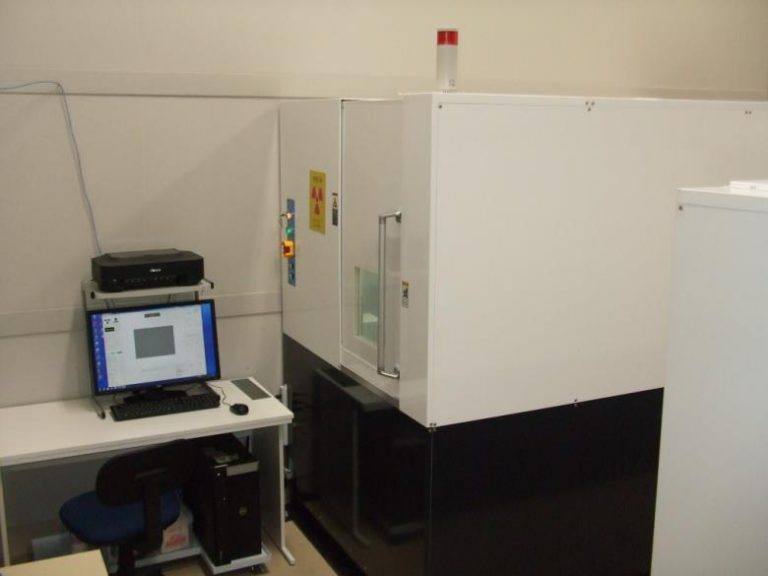

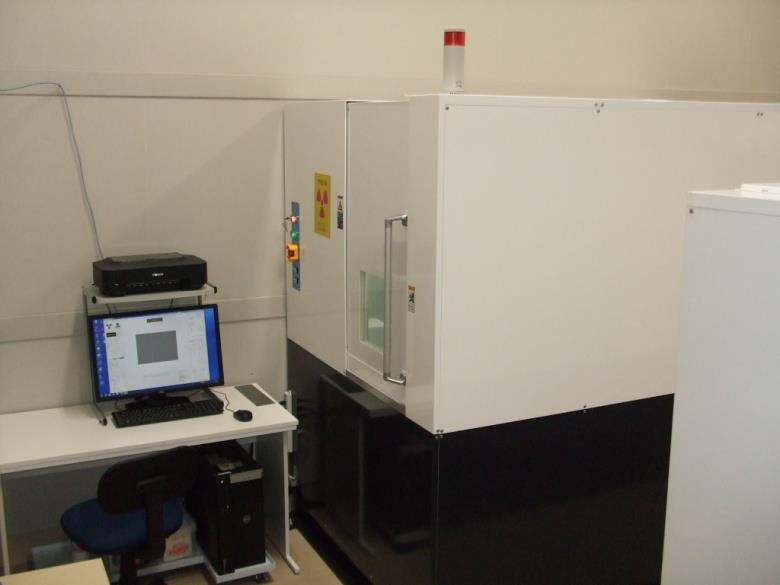

マイクロフォーカスX線透過装置

特徴

X線の透過画像による観察

機種

コムスキャンテクノ(株)
ScanXmate-RAA110TSS40



カテゴリー:

料金

使用料金:

¥1,800円(1時間あたり)

研究員による支援 3,900円/時
操作法説明 3,900円/時
時間外の機器利用料は2割増となります。

施設機器の利用制限

---

説明

用途

  • 非破壊検査
    • 高精度透視撮影
  • 電子部品の透視検査および斜めCT撮影
    • 斜め断層撮影

スペック・付属品等

  • 線管電圧:20~110 kV
  • X線管電流:0~200 μA
  • 最大出力:6 W
  • 焦点寸法:最小3 μm
  • 最高解像度:3 μm
  • 搭載可能検体サイズ:
    • 透過検査:W400×D350×H50 mm
    • 斜めCT:Φ180 mm×H30 mm
  • 搭載可能検体重量
    • 透過検査:2 kg
    • 斜めCT:1 kg
  • X線検出器:4/2.5I.I.+40万画素CCDカメラ
  • 有効入力面視野
    • 4インチモード:72×54 mm
    • 2.5インチモード:45×38 mm

【注意事項】

ご利用申し込みは実施日の3日前まで可能です

【その他の料金】

研究員による支援 3,900 円 / 時
操作法説明: 3,900円(1時間)
観察条件,解析の支援
欠陥解析、設計値/実測値比較等
X線出力等
依頼試験:X線透過検査5,600円/1件
