更新日: 2022年3月1日
機械電子情報技術部 電子応用技術開発班
試験場所 実験棟B東 BE-03 機器試作室 内 車載EMC用シールドルーム
設置年度と財源 令和5年度 富県宮城技術支援拠点整備拡充事業（発展税）

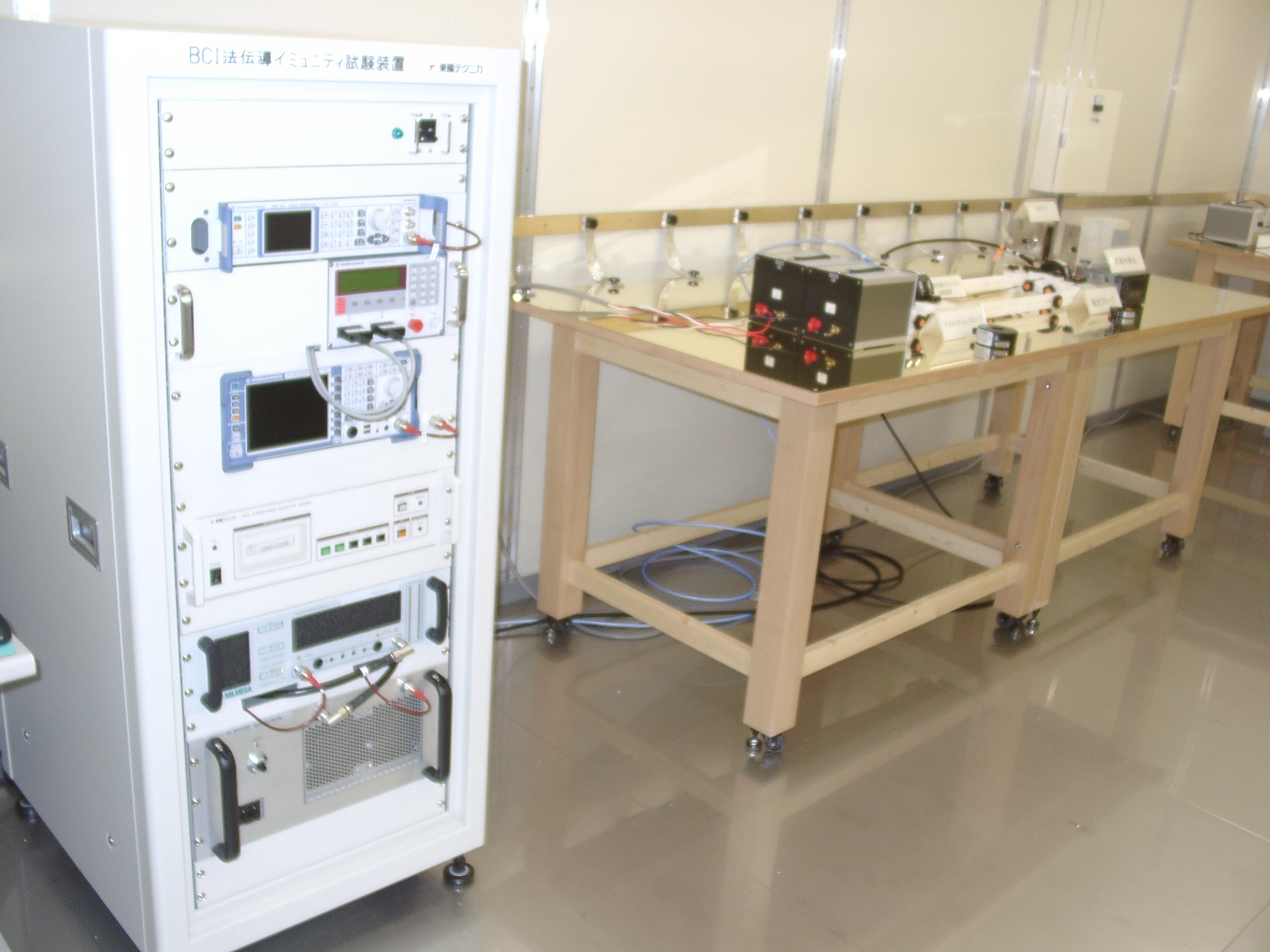

概要
国際規格ISO 11452-4のBCI試験法に準拠した試験が可能なシステム(TWC試験法は非対応)で、車載用電子部品・機器の伝導ノイズ耐性を評価するためにご利用できます。
- 試験可能周波数範囲：100kHz～2GHz
- 最大印加電流：200mA
- 変調方式：無変調(CW)、振幅変調(AM)、パルス変調(PM)
- 試験法：置換法、閉ループ法
構成
| 設備名 | メーカー | 型番 | 主な仕様 | 数量 |
| 自動試験ソフトウェア | 株式会社東陽テクニカ | IM5/CS | RF信号発生器/RF経路切替器/パワーメータ/スペクトラムアナライザの 試験時制御 Excel形式データ及び紙印刷による試験結果レポート出力 出力レベル校正機能 | 1 |
| RF信号発生器 | Keysight Technologies | N5171B | 対応周波数範囲：9kHz～3GHz 最大出力：13dBm(9kHz～10MHz)、18dBm(10MHz～3GHz) 変調機能：振幅変調(AM)、周波数変調(FM)、パルス変調(PM) | 1 |
| RFバンドセレクタ | 株式会社東陽テクニカ | BS5000 | パワーアンプ #1～方向性結合器 #1、パワーアンプ #2～ 方向性結合器 #2、パワーアンプ #3～方向性結合器 #3の経路切替 | 1 |
| パワーアンプ #1 | Teseq(AMETEK CTS) | CBA100M-110 | 対応周波数範囲：10kHz～100MHz 最大出力：110W 利得：51dB | 1 |
| パワーアンプ #2 | Teseq(AMETEK CTS) | CBA1G-100D | 対応周波数範囲：1MHz～1GHz 最大出力：100W 利得：45dB | 1 |
| パワーアンプ #3 | MILMEGA(AMETEK CTS) | AS0820-55 | 対応周波数範囲：800MHz～2GHz 最大出力：55W 利得：43dB | 1 |
| 方向性結合器 #1 | Werlatone | C5086-10 | 対応周波数範囲：10kHz～250MHz 結合係数：最大40dB 方向性：最小20dB | 1 |
| 方向性結合器 #2 | Werlatone | C5081-10 | 対応周波数範囲：100kHz～1GHz 結合係数：最大40dB 方向性：最小20dB | 1 |
| 方向性結合器 #3 | Werlatone | C10117-10 | 対応周波数範囲：700MHz～6GHz 結合係数：最大40dB 方向性：最小15dB | 1 |
| パワーセンサ | Keysight Technologies | E9304A | 進行波及び反射波の平均電力測定 測定周波数範囲：9kHz～6GHz 測定電力範囲：-60dBm～20dBm 電力測定装置(パワーメータ)：Keysight Technologies製N1914A(2ch) | 2 |
| 電流注入プローブ #1 | Fischer Custom Communications (FCC) | F-120-6A | 対応周波数範囲：10kHz～400MHz 対応ケーブル最大直径：40mm | 1 |
| 電流注入プローブ #2 | Fischer Custom Communications (FCC) | F-140 | 対応周波数範囲：100kHz～1GHz 対応ケーブル最大直径：40mm | 1 |
| 電流注入プローブ #3 | Fischer Custom Communications (FCC) | F-150 | 対応周波数範囲：800MHz～2.1GHz 対応ケーブル最大直径：32mm | 1 |
| 電流測定プローブ #1 (閉ループ法試験用) | Fischer Custom Communications (FCC) | F-220114-1005-1 | 測定周波数範囲：10kHz～1GHz 対応ケーブル最大直径：32mm | 1 |
| 電流測定プローブ #2 (閉ループ法試験用) | Fischer Custom Communications (FCC) | F-2000-32MM-1 | 測定周波数範囲：10MHz～2.1GHz 対応ケーブル最大直径：32mm | 1 |
| 疑似電源回路網(AN) | Schwarzbeck | NNBM8124 | ISO 11452-1適合(50Ω//[5μH+1Ω]) 供試体(DUT)最大電圧：DC1000V DUT最大電流：70A 50Ω終端器：内蔵 又は 外付(JFW Industries製50T-439-1使用) | 2 |
| スペクトラムアナライザ (出力レベル校正・閉ループ法試験用) | Keysight Technologies | N9321C | 測定周波数範囲：9kHz〜4GHz 測定電力範囲：表示平均ノイズレベルから+10dBm(100kHz～1MHz)、 表示平均ノイズレベルから+20dBm(1MHz～4GHz) 分解能帯域幅：10Hz～3MHz | 1 |
| 固定減衰器 (スペクトラムアナライザ用) | Bird | 25-A-MFN-30 | 対応周波数範囲：DC～2.4GHz 減衰量：30dB 最大入力電力：25W | 1 |
| 試験用テーブル (グラウンドプレーン) | 株式会社東陽テクニカ | ーーーーーー | 真鍮製天板 幅 2,500mm × 奥行 1,000mm × 高さ 900mm | 1 |
システムブロック図
お問合せ先
担当者:機械電子情報技術部 電子応用技術開発班
TEL:022-377-8700 FAX:022-377-8712
お問合せフォーム
e-mail: emc@pref.miyagi.lg.jp
お問い合わせ後、2日程度(土日・祝日・年末年始は除きます)過ぎても当センターから返信が無い場合は、恐れ入りますが担当班へお電話をお願いいたします。
2010-02-02:初版作成
2021-11-30:CMS化対応
2025-04-01:設備情報更新、設備更新に伴い名称変更(「BCI試験機」→「BCI試験システム」)
