更新日: 2024年12月18日
目次
設置場所
EMC総合試験棟内
用途
- VCCI/FCC 10m法に準拠した放射雑音評価試験
- IEC 61000-4-3に準拠した放射イミュニティ評価試験
- CISPR25規格による車載機器の伝導エミッション測定
- 大型EUTの各種EMC試験（放射EMI測定, 伝導EMI測定, 放射イミュニティ試験)

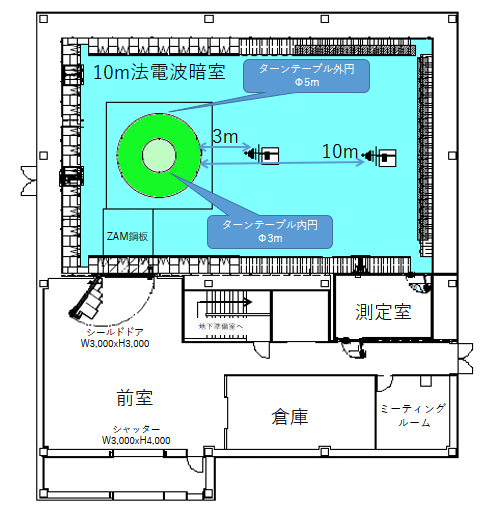

EMC総合試験棟内の位置
| 名称/位置 | 用途・その他 |
|---|---|
| 測定室 (10m法電波暗室に隣接） | システム操作，測定，EUT監視 設置機器：ITVモニタ，試験測定システム シールド内 |
| 地下準備室 ( 地階 :10m法電波暗室3mアンテナ位置直下) | 設置機器類：絶縁トランス，ノイズフィルタ,CVCF,DC電源,放射イミュニティ試験用パワーアンプ |
| 対向器室 (地階:10m法電波暗室ターンテーブル直下) | EUTの対向器設置，ターンテーブルの点検保守 シールド内 地下準備室よりアクセス |
| 前室 (10m法電波暗室入口) | EUTの搬入搬出，荷捌き 最大スペース：L6.85mxW10.2mxH4m 屋外シャッター寸法：W3,000XH4,000mm 風除室有り 収納：ラージループアンテナ |
| 倉庫 (前室に隣接) | 主な収納機器： 垂直基準面, TEMセル，ストリップライン，ダブルリジッドガイドアンテナ，スタックドログペリオデッィクアンテナ，GPテーブル,車載機器用イミュニティ試験システムラック, ピラミッド型電波吸収体 開口部寸法:W1,800mmxH2,000mm |
| ミーティングルーム | 打合せ/技術相談 |
寸法
| シールド内寸法 | L22.0m × W14.0m ×H 9.0 m |
| 室内有効寸法 | L19.0m × W11.0m × H7.9 m |
電気的性能
サイトアッテネーション性能
| 30MHz-1GHz | ANSI C63.4a-2017に記載された正規化サイトアッテネーション理論値に対し±3.0dB以内 |
- アンテナ距離:10m 3m
- 水平偏波/垂直偏波
SVSWR特性
| 1GHz-18GHz | CISPR 16-1-4 Ed.4.0 2019に記載の測定法に基づいたSVSWR特性6.0dB以内 |
- テストボリューム：Φ2.4mｘH2m(1～6GHz)
- アンテナ間距離：3m
- 偏波面：水平偏波／垂直偏波
- 送受信アンテナ高：Front 1.0m／2.0m、Center,Left,Right,1.0m
- 送信アンテナ位置：各測定ポイントで6ポイント
- その他：床置型電波吸収体設置
電界分布均一性
| 80MHz-6GHz ※床置型電波吸収体設置 | IEC 61000-4-3 Ed3.2に記載の測定法に基づいた電界分布均一特性0～6dB以下 |
- アンテナ間距離：3m
- 偏波面：水平偏波／垂直偏波
- 電界均一面：高さ0.8～2.3m／幅1.5m／ターンテーブル中心から0.5m前方
- 電界プローブ位置：電界均一面内16点（0.5mピッチの交点）
- その他：床置型電波吸収体設置
構造・シールド設備
| シールド構造 | 壁、天井：二重シールドパネル工法 シールドパネル厚さ:16mm 床：t12mm以上鋼板全溶接工法 （天井荷重及び壁面水平荷重は建屋より支持） |
| シールドドア(1):暗室←→前室 | 3,000ｘ3,000mm（幅ｘ高さ、有効開口寸法）「片開き式扉」 （手動スイング開閉・電動締め付け、スリットなし無段差構造） ・全閉検出リミットスイッチ付 |
| シールドドア(2):暗室←→測定室 | 1,000ｘ2,000mm（幅ｘ高さ、有効開口寸法）「片開き式扉」 （手動スイング開閉・電動締め付け、スリットなし無段差構造） ・全閉検出リミットスイッチ付 |
| シールドドア(3):対向器室←→地下準備室 | 1,200ｘ2,000mm（幅ｘ高さ、有効開口寸法）「片開き式扉」 （手動スイング開閉・電動締め付け、スリットなし無段差構造） |
| シールドドア(4):測定室←→廊下 | 1,000ｘ2,000mm（幅ｘ高さ、有効開口寸法）「片開き式扉」 （手動スイング開閉・電動締め付け、スリットなし無段差構造） |
| 対向器室（ターンテーブルピット） | W4,000ｘL6,000ｘH3,600mm 支柱無し構造 |
| 配線ピット | W350×H200mm (シールド内寸法) 亜鉛メッキ鋼板(t=3.2mm) |
| 空調用開口 | 500ｘ500mm シールドハニカム給気口：４カ所 500ｘ500mm シールドハニカム排気口：４カ所 |
| 換気用開口 | 10m法電波暗室排気用300ｘ300mm シールドハニカム：２カ所 ターンテーブルピット内換気用給気口：１カ所（換気扇） |
| フェライトタイル | t=6.7mm TFA-100WA-6.7 反射率(30MHz-1GHz -37dB～12dB) |
| 整合器 | 井桁形状抵抗被膜整合体(ポリスチレン) >TPA-60 710mm TPA-100:1,020mm クサビ型ウレタン整合体 (ウレタンフォーム;エーテル系 非加水分解性による耐久性 )+カーボン>TUA-13B: 340mm TUHA-40 1,000mm 天井:TPA-100/TUHA-40 壁(ターンテーブル後方):TUHA-40 壁(南面):TPA-60 壁(東面):TPA-100/TUHA-40/TUA-13B 壁(SD1):TPA-100/TUHA-40 |
シールド性能
IEEE STD-299（MIL STD-285）準拠による評価
| 磁界 | 10kHz～150kHz 150kHz～ 30MHz | 60dB以上 80dB以上 |
| 電界 | 10kHz～ 150kHz 150kHz～ 30MHz | 100dB以上 100dB以上 |
| 平面波 | 30MHz～ 1GHz 1GHz～ 18GHz | 100dB以上 80dB以上 |
電源線遮蔽率
EUT電源線
| 10kHz-14kHz | 60dB以上 |
| 14kHz- 18GHz | 100dB以上 |
一般，照明用電源線
| 150kHz-10GHz | 100dB以上 |
付属品
床置型電波吸収体
| 放射イミュニティ試験／GHz帯エミッション試験用１式 W600ｘL1,200ｘH300mm 15台（キャスター付） ・10m法電波暗室内収納：フェライト＋整合器一体型パネル ・10m法電波暗室外部収納：ピラミッド型電波吸収体TUP-30(W600mmxL600mmxH300mm -20dB ~ -40dB 700MHz-1.5GHz 1.7kg ウレタンフォーム製)ｘ8本、収納用ラックｘ1台 |
垂直基準面
| 10m法電波暗室内伝導エミッション測定用 ・寸法：W2,000ｘH2,000mm ・2分割、キャスター付 ・材質：アルミ製 t=2mm（底面ＺＡＭ鋼板 t=2.3mm） ・30kg✕2 |
EUT台
| EUT用テーブル ・寸法：W1,000ｘL1,500ｘH800mm ・材質：発泡スチロール製、天板 発泡ポリプロピレン 100mmピッチマーキング付 ・耐荷重100kg |
GPテーブル
| 規格CISPR25対応 銅板テーブル ・寸法：W1,000ｘL3,000ｘH900mm ・材質：木製＋天板銅板2mm ・2分割接続式、キャスター付 ・アースストラップ（銅板）付属 10m法電波暗室床面設置接続板へ固定 |
室内仕上げ
| 項目 | 仕様 |
|---|---|
| 天井 壁 床 | 整合器あらわし、表面白色系キャップ付 １式 搬入路：ZAM鋼板t2.3mm仕上げ(強化) その他：帯電防止長尺塩ビシート仕上げ |
電気設備
10m法電波暗室内電源コンセント
a)供試体電源(1)CVCF系統
| 設置場所 | ３か所：ターンテーブル（ 内円及び外円 ），対向器室 |
| 最大定格出力 | 18kVA |
| 出力電圧範囲 | 0-288V(相電圧) |
| 最大定格電流 | 100Vレンジ 20A 200Vレンジ 10A |
| 周波数可変範囲 | 5-1100Hz ※CVCF:単相/3相切替型 |
| 接続端子 | 2P 15AE付コンセント 4P端子台（ターンテーブルのみ） |
b)供試体電源(2)商用電源系統
| 設置場所 | ３か所：ターンテーブル（ 内円及び外円 ），対向器室 |
| 供給電力 | 単相:AC100V 50Hz MAX 20A |
| 接続端子 | 2P 15A E付きコンセント |
C) 供試体電源(3)DC系統
| 設置場所 | ３か所：ターンテーブル（内円及び外円），対向器室 |
| 供給電力 | DC 0V～80V 20A |
| 接続端子 | 2P端子台 |
d)設備駆動電源
| 設置場所 | ターンテーブル及び 対向器室 |
| 供給電力 | 3相50Hz 商用電源系統AC200V 30A |
e)一般電源
| 設置場所 | 10m法電波暗室床面ボックス内 |
| 供給電力 | 単相:AC100V 50Hz MAX 20A |
| 接続端子 | 2P 15A E付きコンセント |
地下準備室 電源エリア電源コンセント
a)アンプ電源#1
| 供給電力 | 3相 AC 200V 50Hz MAX 20A |
| 接続端子 | 端子台 |
b)アンプ電源#2
| 供給電力 | 3相 AC 200V 50Hz MAX 20A |
| 接続端子 | 端子台 |
c)アンプ電源#3
| 供給電力 | 3相 AC 200V 50Hz MAX 40A |
| 接続端子 | 端子台 |
d)AC100V電源(アンプ用，CVCFリモート用)
| 供給電力 | 単相 AC 100V 50Hz MAX 20A |
| 接続端子 | 2P15Aアース付コンセント |
照明・スイッチなど
| 全体照明 | 150W LED灯 | 8灯 |
| 非常照明 | 30型 LED灯 シールドケース付き | 暗室：4灯 対向器室:1灯 |
| 使用中灯 | 5W LED灯 | 1灯 |
| スイッチ | 対向器室照明用 | 一箇所 |
| ノイズフィルター盤 | F-2:測定室電源各系統のノイズフィルター収納 | 1面 |
付帯設備
ターンテーブル
| 製造メーカー | (株)テクノサイエンスシステムズ |
| 型番 | MODEL-5989 |
| 直径 | Φ 5.0m／ Φ 3.0m デュアル型 |
| 最大積載荷重 | Φ 5.0m：3ton， Φ 3.0m：1.0ton |
| 回転範囲 | CW・CCW有限回転 |
| 上面仕上げ | SUS鋼板仕上げ |
アンテナ昇降機
| 製造メーカー | (株)テクノサイエンスシステムズ |
| 型番 | MODEL-5997X |
| 昇降範囲 | 1.0-4.0m(グランドプレーン面より) |
| 昇降速度 | 4-25秒/m(3段階速度選択) |
| 偏波切替 | 水平/垂直偏波面自動切替え |
| 操作方法 | ローカル制御及び自動制御(GPIB) |
| 駆動電源 | 単相AC200V 50Hz |
| 高さ表示 | 分解能 1cm |
| 最大積載重量 | 10kg |
| アンテナ取付治具 | アンテナ取付部直径22mm |
| 制御信号 | 光制御 |
| チルト機構 | -6°～45° チルトサーチ機構:約±8°(停止時動作可能) |
ターンテーブルコントローラ
| 製造メーカー | (株)テクノサイエンスシステムズ |
| 型番 | MODEL-5909E |
| 電源容量 | コントローラ 単相AC 100V 5A |
| スイッチボックス | 回転，非常停止スイッチ付き |
| ターンテーブル制御 | ローカル制御及び自動制御（GP-IB制御） 0.5～3rpm LOW／MID／HI 3速切替（内部7段階速度設定可能） 角度分解能:1° 停止精度:1° |
アンテナマストコントローラ
| 製造メーカー | (株)テクノサイエンスシステムズ |
| 型番 | MODEL-5999X |
| 電源容量 | コントローラ 単相AC 100V |
| スイッチボックス | 昇降,偏波変更のローカル制御、非常停止スイッチ付き |
| 機能など | 昇降操作：ローカル制御及び自動制御（GP-IB制御） 高さ表示：0.1cm チルト角度表示：0.1 ° 速度切替：LOW／MID／HI 3速切替 停止精度：1cm チルト機能時速度：4～20cm／sec LOW 4cm/sec, MID 12cm/sec、HI 20cm/sec チルト未機能時速度：1～25cm／sec LOW/MID/HIへ1～25cm/sec数値設定入力 偏波切替：水平、垂直偏波面自動切換 ソフトリミット機構：水平／垂直における上昇／下限値を任意設定可能 原点オフセット機能：0～99cm原点補正機能 |
CVCF
| 製造業者 | (株)エヌエフ回路設計ブロック |
| 型番 | DP180LM |
| 電源形式 | 単相・3相切替え可能 |
| 容量 | 18kVA |
| 電圧可変範囲 | 0-288V(相電圧) |
| 周波数可変範囲 | 5-1100Hz |
| 最大出力電流(実効値) | 100Vレンジ:20A 200Vレンジ:10A |
| 設置場所 | 地下準備室 |
DC電源
| 製造業者 | 菊水電子工業 |
| 型番 | PWR401ML |
| 容量 | DC 0～80V 0～20A |
| 設置場所 | 地下準備室 |
絶縁トランス
設置場所:地下準備室
| 項目 | 仕様 |
|---|---|
| TR-1 (EUT電源２) | 単相 200V/100V 5kVA |
| TR-2 (アンテナ昇降機・ターンテーブル駆動電源用) | 単相 200V/200V 15kVA |
| TR-3 (一般電源・照明電源用) | 単相 200V/100,200V単相3線 8kVA |
監視ITV設備
| 設置位置 | 10m法電波暗室角付近の壁面上部（北東角および南西角) :設置型ｘ2セット（EUT監視ｘ１、アンテナ監視ｘ１） 移動式x2セット(10m法電波暗室内,地下準備室内) |
| Full-HDシールドカメラ | ズーム機能：光学30倍＋デジタル12倍 フォーカス制御：オート・マニュアル パン・チルト機能付き |
| コントローラ | 信号方式：光通信 |
| モニター | 24インチ型LCD(測定室内設置) |
スペアナ画面投影設備
| プロジェクタ | 10m法電波暗室内床面埋込設置 |
| スクリーン | W2.0mｘH1.5m 10m法電波暗室 壁面固定 |
| 用途 | 測定室内設置EMIレシーバーの画面を10m法電波暗室において見ながらノイズ対策を修正しその効果を確認する |
同軸コネクタパネル
| 名称/取り付け箇所 | 仕様 | 数量 |
|---|---|---|
| CP-1 (10m法電波暗室-測定室)/ 測定室壁面 | N-PA-JJ 50Ω シールドキャップ付き BNC-PA-JJ 50Ω シールドキャップ付き BNC-PA-JJ 50Ω シールドキャップ付き （画像信号用:スペアナモニタ） 光貫通管 LISN制御線用コネクタ 8P ノイズフィルタ付き | 6個 2個 5個 2個 1個 |
| CP-2 (10m法電波暗室-地下準備室)/3m位置 | N-PA-JJ 50Ω シールドキャップ付き 7/16コネクタ（パワーアンプ出力用) 光貫通管 | 2個 2個 1個 |
コネクタボックス
| 名称/取り付け箇所 | 仕様 |
|---|---|
| CB-1（アンテナ3m付近床面設置） | ・N型ｘ2 ・7/16コネクタ x2 （パワーアンプ出力用) ・プリアンプ収納 ・アンテナ昇降機制御中継コネクタ ・2P15Aアース付コンセント |
| CB－2（アンテナ10m付近床面設置） | ・N型ｘ2 ・プリアンプ収納 ・アンテナ昇降機制御中継コネクタ ・2P15Aアース付コンセント |
| CB-3（ターンテーブル付近床面設置） | ・N型ｘ2／BNC型ｘ2 ・2P15Aアース付コンセント ?要確認 |
| CB-4（ターンテーブル付近北側床面設置） | プロジェクタ収納 |
貫通管
| 取付位置 | 仕様 |
|---|---|
| 10m法電波暗室-測定室間 | Φ50 1個 |
| 地下準備室-対向器室間 | Φ50 1個 |
EUT用給排水設備
| 給水 | 20A配管（ターンテーブルピット内バルブ取り合い） ブレードホース（φ19）にてセンター部経由回転部ボックスまで配管 （ボックス内にカプラー設置） |
| 排水 | 32A配管（ターンテーブルピット内バルブ取り合い） |
| 処理システム | ・テーブル内ボックスへSUSタンク設置 ・ピット内排水ポンプ設置 ・Max20リットル、上下限検出フロースイッチ付き ・排水処理装置制御盤、警報ブザー付き |
エンジン用給排気設備
| 排気ファン | 280m 3/h × 800Pa × 0.55ｋW (50Hz) 3相200V 消音ボックス付 |
| 排気ダクト | SUSスパイラル断熱：グラスウール25ｔ |
| 給気ダクト | 亜鉛鉄板 防露：グラスウール25ｔ |
| シールドハニカム | 300 ✕ 300 mm |
| CO警報装置 | 設置場所：10m法電波暗室内(1.5mＨ), 対向器室 赤色回転灯ブザー付き：10m法電波暗室外に設置 |
完成年度・事業名・財源
完成：令和３年度
事業：富県宮城技術支援拠点整備拡充事業 産業技術総合センターEMC総合試験棟整備事業
財源：地方創生拠点整備交付金(1/2)(交付対象事業名:車載・IoTソリューション機器開発支援拠点整備事業)，みやぎ発展税，地方創生応援税制（企業版ふるさと納税）による寄付金
2022-4-1:初版 作成
